کاوا و مشخصات فنی ژنراتور برق ساختمان تجاری و مراکز خرید
برای یک مرکز خرید دو طبقه با مساحت تقریبی 1000 مترمربع، در صورت وجود روشنایی، آسانسور، سیستم تهویه، پمپ ها، تجهیزات امنیتی و بخشی از بار فروشگاه ها، ژنراتور حدود 300 تا 400 کاوا می تواند محدوده اولیه مناسبی باشد. در این مقیاس، مدل 400 کاوا با ضریب توان 0.8 حدود 320 کیلووات توان تولید می کند و جریان نامی آن در 400 ولت حدود 577 آمپر است. برای جبران جریان راه اندازی موتورهای آسانسور، پمپ و کمپرسور، ظرفیت 400 کاوا نسبت به 300 کاوا حاشیه بیشتری ایجاد می کند. مصرف گازوئیل یک ژنراتور 500 کاوا در بار 50 درصد حدود 55 تا 62 لیتر در ساعت و در بار 75 درصد حدود 78 تا 87 لیتر است. بنابراین برای یک دستگاه 400 کاوا، مصرف واقعی معمولا پایین تر خواهد بود. میزان صدای مدل های سایلنت صنعتی نیز بسته به کانوپی و فاصله اندازه گیری، حدود 67 تا 78 دسی بل است.
| مشخصه فنی | مقدار تقریبی برای مرکز خرید 1000 مترمربع | توضیحات |
|---|---|---|
| تعداد طبقات | 2 طبقه | مساحت کل حدود 1000 مترمربع |
| ظرفیت پیشنهادی | 300 تا 400 kVA | 400 kVA برای بار موتوری و توسعه آینده مناسب تر است |
| توان واقعی در PF=0.8 | 240 تا 320 kW | ظرفیت قابل استفاده ژنراتور |
| ولتاژ خروجی | 400/230 V | سه فاز، 50 هرتز |
| آمپراژ تقریبی در 400 kVA | 577 A | جریان خط در سیستم سه فاز 400 ولت |
| مصرف گازوئیل در 50٪ بار | حدود 40 تا 50 L/h | مقدار تقریبی و وابسته به موتور و آلترناتور |
| مصرف گازوئیل در 75٪ بار | حدود 55 تا 70 L/h | وابسته به مدل و راندمان موتور |
| مصرف گازوئیل در 100٪ بار | حدود 75 تا 90 L/h | برای مدل های مختلف 400 kVA متفاوت است |
| آلودگی صوتی با کانوپی سایلنت | حدود 67 تا 78 dB(A) | فاصله اندازه گیری و بار دستگاه موثر است |
| فرکانس | 50 Hz | مناسب شبکه برق ایران |
| دور موتور | 1500 RPM | برای ژنراتورهای 50 هرتز چهار پل |
| تابلو انتقال خودکار | ATS حدود 630 تا 800 A | انتخاب نهایی بر اساس جریان و طراحی تابلو |
| نوع پیشنهادی | Silent Diesel Generator | مناسب تر برای محیط تجاری و مجاورت واحدهای اداری |
انتخاب کاوا و توان Diesel Generator بر حسب مساحت مال
انتخاب ژنراتور برق ساختمان تجاری و مرکز خرید باید بر اساس بار اضطراری واقعی انجام شود، نه فقط متراژ ساختمان. برای مراکز تجاری کوچک، ظرفیت حدود 100 تا 250 کاوا قابل بررسی است، در حالی که مجتمع های متوسط معمولا به 300 تا 800 کاوا نیاز دارند. مراکز خرید بزرگ با آسانسور، پله برقی، چیلر، پارکینگ، پمپ آتش نشانی و فروشگاه های زنجیره ای ممکن است به 1000 تا 3000 کاوا یا بیشتر نیاز داشته باشند. برای نمونه، ژنراتور 500 کاوا با ضریب توان 0.8 معادل 400 کیلووات توان خروجی دارد. ژنراتور باید سه فاز، 400 ولت و 50 هرتز باشد و سیستم AVR برای تثبیت ولتاژ داشته باشد. وجود تابلو ATS، کنترلر دیجیتال، حفاظت اضافه بار و اتصال کوتاه نیز ضروری است. جریان راه اندازی آسانسور، پله برقی، پمپ و کمپرسور باید هنگام تعیین ظرفیت لحاظ شود.
| کاربری و مقیاس مرکز تجاری | ظرفیت پیشنهادی ژنراتور | توان معادل در PF=0.8 | مشخصات اصلی پیشنهادی |
|---|---|---|---|
| ساختمان تجاری کوچک | 100 تا 250 kVA | 80 تا 200 kW | 400V، 50Hz، سه فاز، ATS |
| مرکز تجاری متوسط | 300 تا 800 kVA | 240 تا 640 kW | AVR، ATS، کنترلر دیجیتال |
| مال متوسط با آسانسور و HVAC | 800 تا 1500 kVA | 640 تا 1200 kW | سنکرون، ATS، کنترل بار |
| مرکز خرید بزرگ | 1500 تا 3000 kVA | 1200 تا 2400 kW | چند ژنراتور موازی، سنکرون، PMS |
| مال دارای هایپرمارکت و بار سرمایشی سنگین | 2000 تا 3000+ kVA | 1600 تا 2400+ kW | سنکرون، تقسیم بار و اولویت بندی بار |
فضای اشغالی و آلودگی صوتی ژنراتور برق پاساژ و ساختمان تجاری

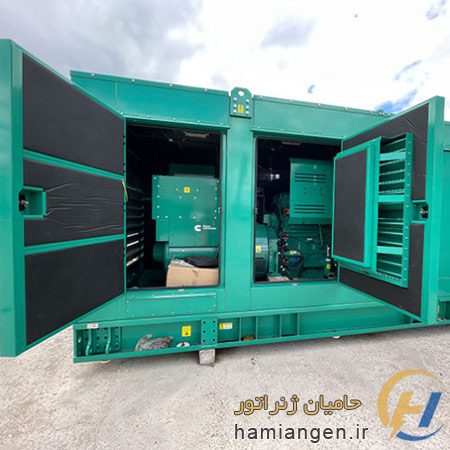

فضای اشغالی ژنراتور برق پاساژ و ساختمان تجاری به ظرفیت، نوع کانوپی و تجهیزات جانبی وابسته است. برای یک ژنراتور 400 کاوا، ابعاد خود دستگاه معمولا حدود 2.7 تا 4.6 متر طول، 1.1 تا 1.6 متر عرض و 1.8 تا 2.5 متر ارتفاع است. برای نمونه، یک مدل 400 کاوا کاترپیلار با ابعاد حدود 2.66 × 1.12 × 1.77 متر عرضه می شود. بنابراین فضای واقعی نصب نباید فقط برابر سطح کف دستگاه در نظر گرفته شود. برای سرویس، گردش هوا، رادیاتور، اگزوز و دسترسی تعمیرکار، معمولا حداقل 1 متر فضای آزاد اطراف دستگاه مناسب است. در نتیجه، برای یک ژنراتور 400 کاوا بهتر است فضایی حدود 4 × 3 متر یا بیشتر در طراحی اولیه اختصاص داده شود. وزن دستگاه نیز ممکن است به حدود 2.3 تن برسد و ظرفیت کف باید متناسب با آن محاسبه شود.
آلودگی صوتی ژنراتور پاساژ به توان موتور، درصد بار، نوع کانوپی، اگزوز و فاصله اندازه گیری بستگی دارد. ژنراتورهای سایلنت 400 کاوا می توانند در شرایط مشخص حدود 75 دسی بل در فاصله یک متری تولید کنند. برای نمونه، مشخصات یک مدل 400 کاوا کامینز مقدار 75 dBA در یک متر و بار 75 درصد را اعلام می کند. این مقدار با افزایش فاصله از ژنراتور کاهش پیدا می کند، اما دیوارهای ساختمان می توانند بازتاب صوت ایجاد کنند. استفاده از کانوپی آکوستیک، صدا خفه کن اگزوز و لرزه گیر، انتقال صدا به سازه را کاهش می دهد. برای پاساژهای مجاور واحدهای تجاری، نصب ژنراتور در فضای باز یا اتاق آکوستیک جداگانه گزینه مناسب تری است.
